废气排气筒（烟囱）高度、采样口、采样平台要求图解

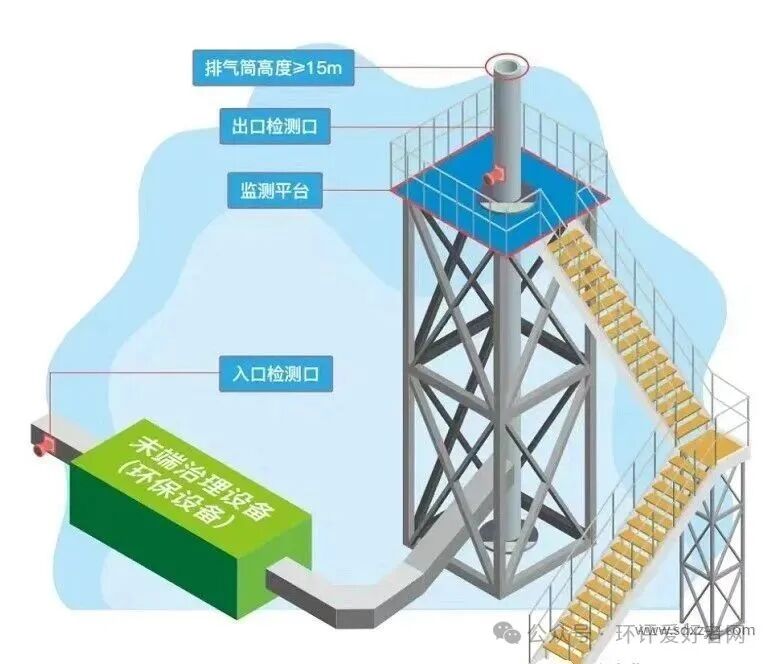

1、排气筒高度不低于15m。排气筒周围半径200m范围内有建筑物时，排气筒高度还应高出最高建筑物5m以上。（具体根据环评确定）。

 2、排气筒（烟囱）应设置监测采样孔、采样平台和安全通道。

1、排放口设置遵循“便于采集样品、便于计量监测、便于日常现场监督检查”的原则。

2、采样孔位置应优先选择在垂直管段和烟道负压区域。

3、采样孔位置应避开烟道弯头和断面急剧变化的部位，设（专业各类VOCs治理RTO、RCO、CO、冷凝器、喷淋塔、活性炭/树脂/沸石吸脱附等设备）置在距弯头、阀门、变径管下游方向不小于6倍烟道直径处，以及距上述部件上游方向不小于3倍烟道直径处（前6后3）。对矩形烟道，其当量直径D=2AB/（A+B），式中A、B为边长。着重检查设置采样孔的位置及距离。

1、采样平台为检测人员采样设置，采样平台应有足够的工作面积使工作人员安全、方便地操作。平台面积应不小于1.5m2，并设有1.2m高的护栏和不低于10cm的脚部挡板，采样平台的承重应不小于200kg/m2,采样孔距平台面约为1.2m～1.3m。

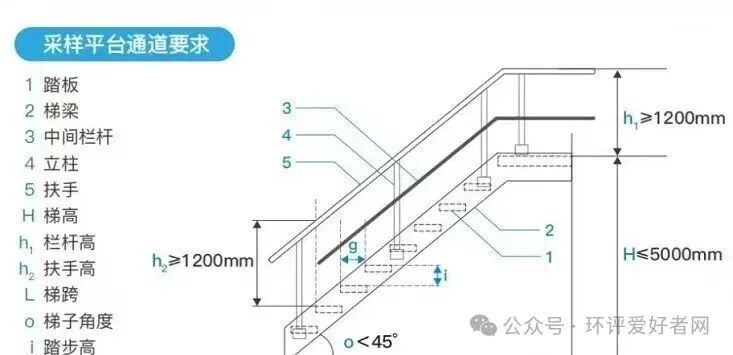

2、采样平台应设置永久性的电源。平台上方应建有防雨棚。当平台设置离地面高度＜2m时，可使用固定式钢直梯到达采样平台；当平台设置离地面高度≥2m时，应建设通往平台的斜梯/Z字梯/旋梯，梯段宽度应不小于0.8m，爬梯的角度应不大于45度。

1.一类环境空气质量功能区，如国家和省划定的自然保护区、风景名胜区和其它需要特别保护的地区，不得新建排气筒（烟囱）。

2.排放同类污染物的两个或两个以上的排气筒（烟囱）（不论其是否属同一生产设备），在不影响生产、技术上可行的条件下，应尽可（专业各类VOCs治理RTO、RCO、CO、冷凝器、喷淋塔、活性炭/树脂/沸石吸脱附等设备）能合并成一个排气筒（烟囱）。

3.有组织排放废气的排气筒（烟囱）高度应符台国家大气污染物排放标准的有关规定。达不到规定要求的，或对排放废气进行进一步处理，或对排气筒（烟囱）实施整治。

4.对有破损、漏风的排气筒（烟囱）必须及时修复。

5.无组织排放有毒有害气体的，凡有条件的，均应加装引风装置，进行收集、处理，改为有组织排放。新扩改项目，原则上不得设置无组织排放的设施。

6.排气筒（烟囱）应设置便于采样、监测的采样口和采样监测平台。有净化设施的，应在其进出口分别设置采样口。

7.采样孔、点数目和位置应按《固定污染源排气中颗粒物测定与气态污染物采样方法》(GB/T16157-1996)和《污染源统一监测分析方法（废气部分）》([82]城环监字第66号)的规定设置。

废气排放采样口及平台规范化设置教程

一、设置依据

1、《固定污染源中颗粒物测定与气态污染物采样方法》（GB/T16157-1996）；

2、《固定源废气监测技术规范》（HJ/T397-2007）；

3、《固定污染源烟气排放连续监测技术规范（试行）》（HJ/T75-2007）；

二、采样位置设置要求

1、排气筒（烟囱）应设置监测采样孔、采样平台和安全通道。

2、采样位置应避开对测试人员操作有危险的场所。

3、采样孔位置应优先选择在垂直管段和烟道负压区域。

三、采样口位置设置要求

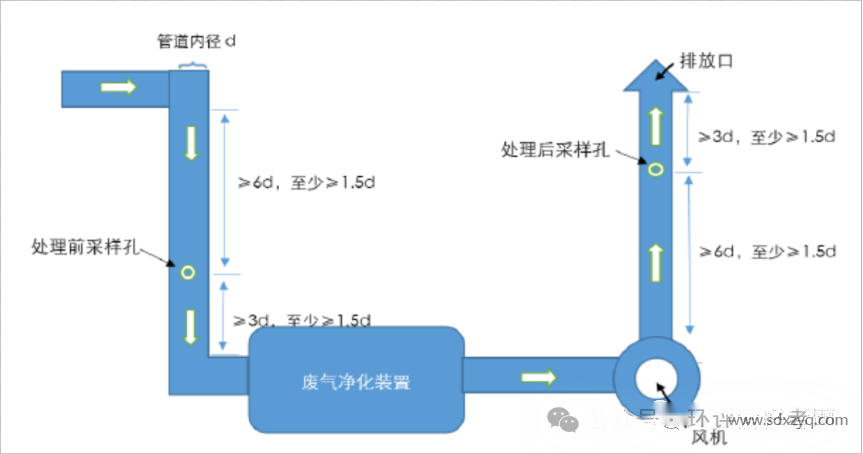

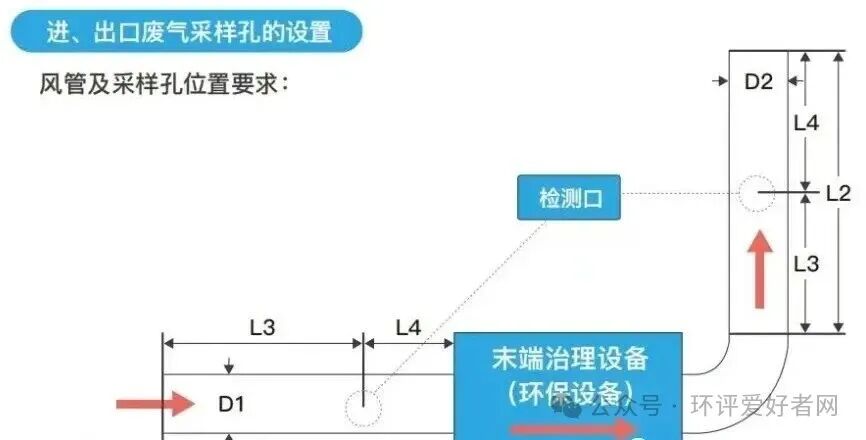

1、采样孔位置应避开烟道弯头和断面急剧变化的部位，设置在距弯头、阀门、变径管下游方向不小于6倍烟道直径处，以及距上述部件上游方向不小于3倍烟道直径处。

2、对矩形烟道，其当量直径D=2AB/（A+B），式中A、B为边长。采样断面的气流速度在5m/s以上。

3、测试现场空间位置有限，很难满足上述要求时，可选择比较适宜的管段采样，但采样断面与弯头等的距离至少是烟道直径的1.5倍，并应适当增加测点的数量和采样频次。

4、对于气态污染物，由于混合比较均，其采样位置可不受上述规定限制，但应避开涡流区如果同时测定排气流量，采样位置仍按第一条要求选取。

四、采样口设置要求

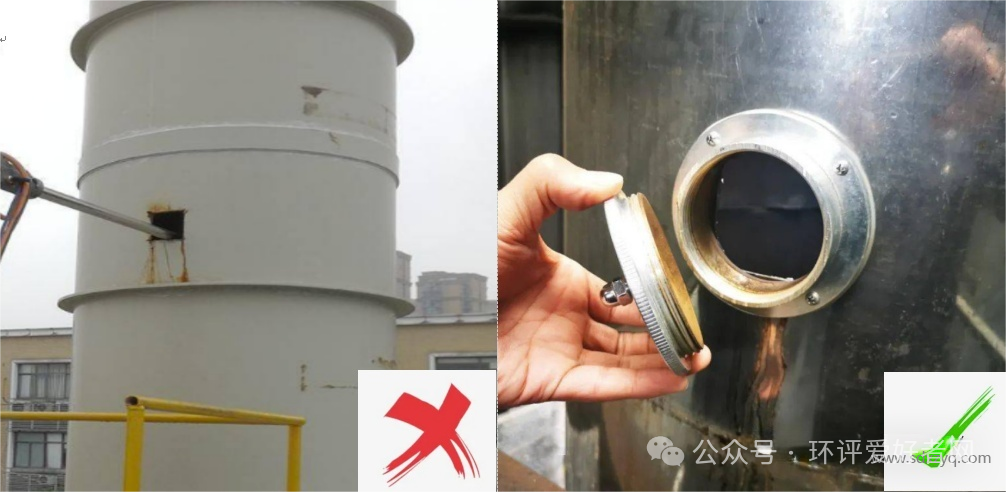

1、在选定的测定位置上开设采样孔，采样孔的内径应不小于80mm。

2、采样孔管长应不大于50mm。不使用时应用盖板、管堵或管帽封。

3、当采样孔用于采集气态污染物时，其内径应不小于40mmm。

    五、采样平台设置要求

1、采样平台为检测人员采样设置，应有足够的工作面积使工作人员安全、方便地操作。平台面积应不小于1.5m（建议2×1.5m以上），并设有1.2m高的护栏和不低于10cm的脚部挡板，采样平台的承重应不小于200kg/m，采样平台面距采样孔约为1.2-1.3m。

2、采样平台应设置永久性的电源。平台上方应建有防雨棚。

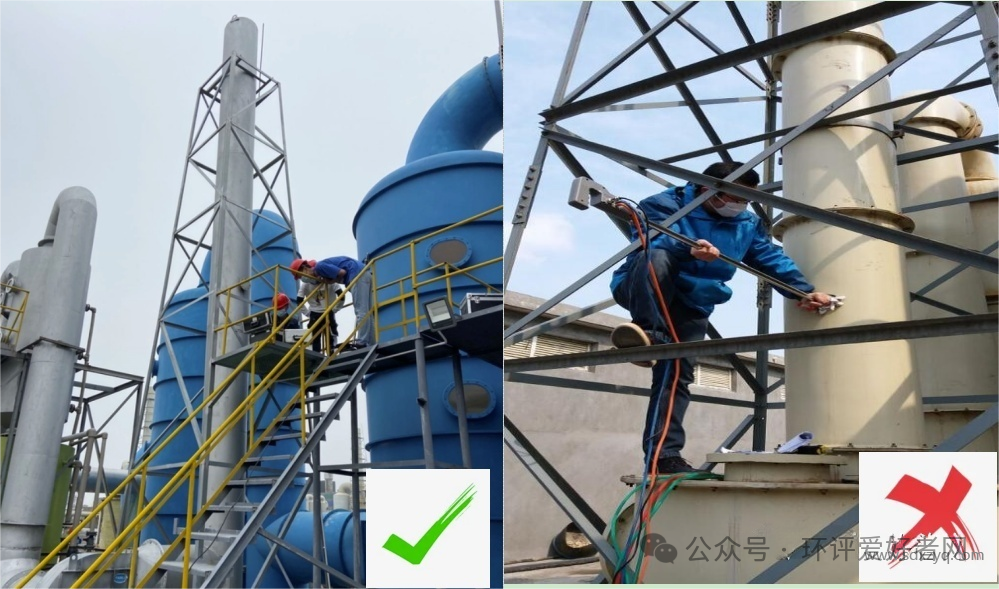

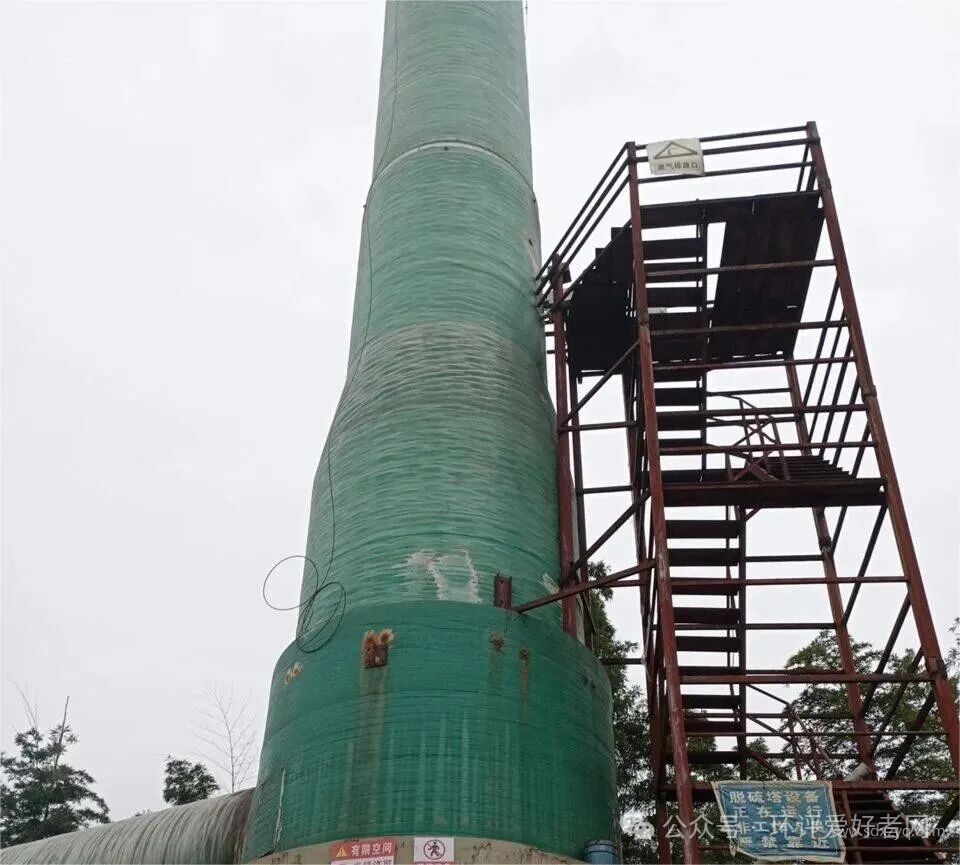

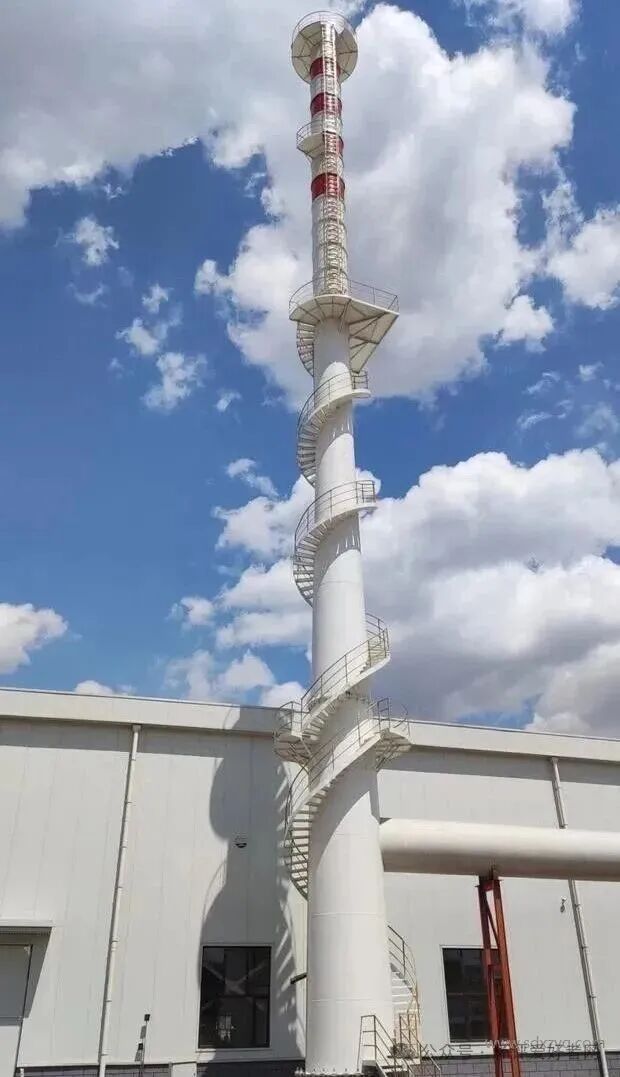

3、采样平台易于人员到达，应建设监测安全通道。当采样平台设置高于地面时，应有通往平台的Z字梯/旋梯/升降梯，切勿设置猪笼梯等不安全通道。
